補修補強会社で施工管理をしているエナガパパです。
記述式攻略シリーズの第3弾は「塩害のフレーズ集」です。
前回の記事でメモ作りの手順を解説しましたが、「フレーズは分かった、でも専門用語をどう文章に組み込めばいいか分からない」という声をよく聞きます。
過去12年で出題率80%という圧倒的な頻出テーマ、塩害。
この記事では塩害単体のフレーズだけでなく、最近増えている複合劣化パターン（中性化・凍害・ASRとの組み合わせ）の書き方まで整理します。試験直前のチェックシートとして使ってください。
結論！塩害の記述式は「4ステップ」で書ける
記述式の答案は「原因特定→劣化メカニズム→調査→対策」の4ステップで組み立てます。
塩害はこのフレームが一番はっきりしているテーマなので、型を一度覚えれば応用が効きます。
| ステップ | 内容 | 使うキーワード |
|---|---|---|
| 原因特定 | 塩分の供給源を特定する | 飛来塩分・凍結防止剤・内在塩分 |
| 劣化メカニズム | なぜ鉄筋が腐食するか | 腐食発生限界塩化物イオン濃度・中性化フロント現象・マクロセル腐食 |
| 調査 | 何をどう測るか | 塩化物イオン濃度・自然電位法・鉄筋引張試験 |
| 対策 | どう補修するか | 断面修復・鉄筋防錆・表面含浸 |
💬 現役受験生として
過去問を解いていて気づいたのが「原因の特定まではできるのに、メカニズムの説明が薄い」という自分のクセです。
例えば、このような一文があるだけで、答案の説得力が全然変わります。
- 「不動態皮膜が破壊され鉄筋腐食が開始した」
- 「中性化フロント現象により鉄筋付近の塩化物量が大きくなった」
記述式の答案の書き方は、「原因特定→劣化メカニズム→調査→対策」の4ステップがマストです。
また、4ステップに一貫性を持たせることが大切です。そんな４ステップを書く際の、注意するポイントを前回の記事でまとめました👇
▶︎【記述式攻略②】コンクリート診断士の記述式は最初の30分が重要！時間配分・メモ作りの手順・キーワードの使い方を現役受験生が実践解説
塩害の鉄板フレーズ集【そのまま使ってもOK】
原因特定のフレーズ
飛来塩分が原因の場合
「海岸に近い供用環境下において、飛来塩分がコンクリート表面から浸透し、塩化物イオン濃度が腐食発生限界塩化物イオン濃度（1.2kg/m³）を超えたため、鉄筋の不動態皮膜が破壊され腐食が開始したと推定される。」
凍結防止剤が原因の場合（2025年出題パターン）
「寒冷地における凍結防止剤（塩化ナトリウム・塩化カルシウム）の散布により、路面から浸透した塩化物イオンがかぶりコンクリート内部に蓄積し、腐食発生限界塩化物イオン濃度を超えたため鉄筋腐食が生じたと推定される。」
内在塩分が原因の場合
「施工時に使用した海砂由来の塩化物イオンが当初からコンクリート中に内在しており、中性化フロント現象により、コンクリート中の塩分濃度が増大し、早期に鉄筋腐食が発生したと推定される。」
💬 現場で実際に感じたこと
飛来塩分と凍結防止剤による塩害は、現場でも「どちらが原因か」を判断する場面があります。海岸から距離がある橋梁で塩害が出たとき、地図で確認して「これは凍結防止剤だな」と判断したことがあります。
内在塩分か外部からの飛来塩分なのか「塩分の供給源」を特定する視点は試験でも現場でも同じです。
劣化メカニズムのフレーズ（ここが採点の核心）
基本の流れ（必ず盛り込みたい）
「塩化物イオンが鉄筋表面の不動態皮膜を破壊し、鉄筋腐食が開始した。腐食生成物（さび）の体積膨張によりコンクリートにひび割れが発生し、さらに塩化物イオンの浸透が加速するという悪循環が生じている。」

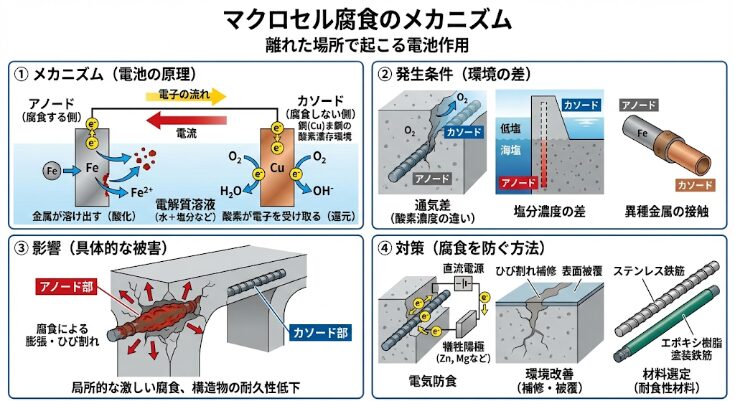

マクロセル腐食に言及する場合
「塩化物イオン濃度の高い部位（アノード）と低い部位（カソード）の間でマクロセル腐食電池が形成され、局所的に腐食が加速している。」
かぶり厚さに言及する場合
「かぶり厚さが薄い部位では塩化物イオンの到達が早く、腐食発生限界値への到達が他部位より先行したと考えられる。」
📝 重要メモ
「不動態皮膜の破壊→腐食開始→膨張圧→ひび割れ→塩分浸透加速」という一連の流れをこの順番で書けるかどうかが採点の分かれ目です。
問題文に書いてある現象（ひび割れが発生している）だけ書いて終わる答案とは、採点評価が全然異なります。
塩害の調査項目フレーズ
「コンクリートコアを採取し、深さ方向の塩化物イオン濃度分布を測定する。腐食発生限界値（1.2kg/m³）との比較により劣化ランクを判定する。あわせて自然電位法により鉄筋腐食の活性状態を確認し、電磁誘導法によりかぶり厚さを測定する。」
「鉄筋の腐食状況を確認する。鉄筋の腐食により、断面が減少している場合は、耐荷力の低下が考えられるため、引張試験を行う。」
過去問を解いていてわかったことは、概ね調査項目は以下の3つに絞られてきます。
- コンクリート中の塩化物量の調査（最強フレーズ！）
- 中性化深さの調査（内在塩分なら）
- 鉄筋の品質確認（腐食状況、引張試験）
特に「塩化物量の調査」はどんな塩害による変状の調査でも記述できる、最強フレーズの1つです。
既に問題文で塩化物量が分かっていても、「改めてかぶりコンクリート内で再調査する」と書いてもまったく問題なく自然に書けます。
🎯 診断士の視点（試験のポイント）
調査は「何を測るか」だけでなく「何と比較するか（基準値）」まで書くことで答案の質が上がります。「1.2kg/m³」という腐食発生限界値の数値は必ず盛り込みましょう。

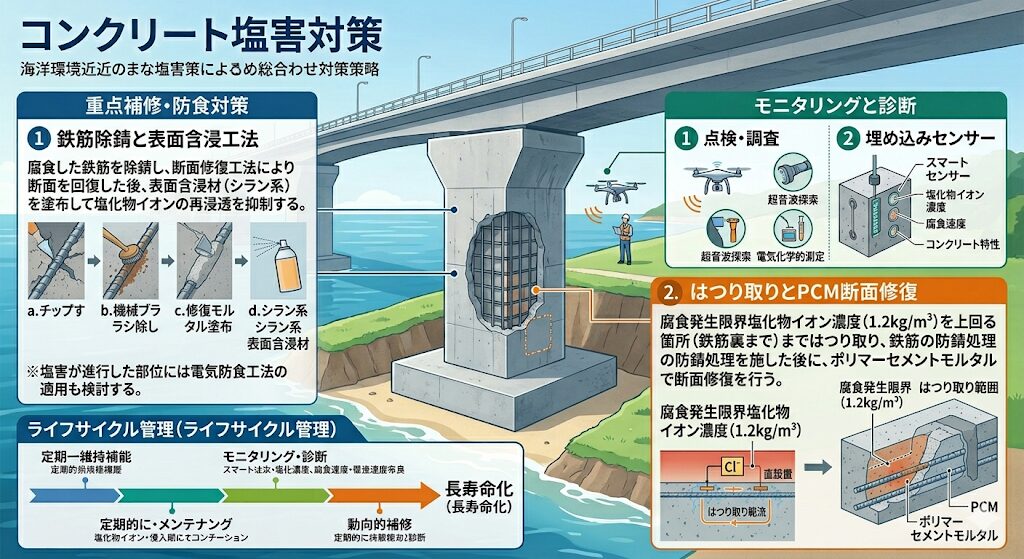

塩害の対策項目フレーズ
「腐食した鉄筋を除錆し、断面修復工法により断面を回復した後、表面含浸材（シラン系）を塗布して塩化物イオンの再浸透を抑制する。塩害が進行した部位には電気防食工法の適用も検討する。」
「腐食発生限界塩化物イオン濃度（1.2kg/m³）を上回る箇所（鉄筋裏まで）まではつり取り、鉄筋の防錆処理を施した後に、ポリマーセメントモルタルで断面修復を行う。」
💬 現場で実際に感じたこと
現場では「断面修復＋表面含浸」の組み合わせが一番多いパターンです。「なぜシラン系なのか」という理由が書ければ完璧で、シラン系は浸透型なので美観を損ねず長期的な塩分遮断効果があるという説明が加わると答案の深みが増します。
複合劣化① 塩害×中性化（フリーデル氏塩・中性化フロント）
なぜ複合が厄介か
塩害と中性化が同時に進行すると、単独より早く鉄筋腐食が進みます。試験でも「なぜ複合すると危険なのか」という理由が問われます。
メカニズムの説明
「コンクリートの中性化が進行すると、アルカリ性環境下で塩化物イオンを固定しているフリーデル氏塩（3CaO・Al₂O₃・CaCl₂・10H₂O）が分解され、固定されていた塩化物イオンが遊離する。これにより中性化フロント（中性化境界面）付近で塩化物イオン濃度が局所的に上昇し、腐食発生限界値に達しやすくなる。」
鉄板フレーズ
「中性化の進行に伴いフリーデル氏塩が分解し、固定塩化物イオンが遊離・活性化されることで、中性化フロント現象により、かぶり鉄筋付近における腐食発生限界塩化物イオン濃度が増加し、鉄筋腐食が加速する。」
🎯 診断士の視点（試験のポイント）
「フリーデル氏塩」と「中性化フロント現象」は記述式で使えると一気に得点が上がるキーワードです。海砂由来の内在塩分があるコンクリートでは特に危険度が高い組み合わせとして問われます。
💬 現役受験生として
このメカニズムを最初に勉強したとき「なるほど、中性化が塩害の引き金になるのか」という理解ができてから、記述式の論理が組み立てやすくなりました。単独で覚えるより複合で理解した方が両方の知識が定着します。
複合劣化② 塩害×凍害（凍結防止剤）
2025年の出題テーマがまさにこれ
2025年の記述式（土木）は「凍結防止剤の影響と中性化の複合」が出題されました。寒冷地の橋梁では今後も継続して問われる可能性が高いです。
メカニズムの説明
「寒冷地において散布された凍結防止剤（塩化物系）が融雪水とともにコンクリート内部に浸透し、塩化物イオン濃度が上昇する。同時に凍結融解作用の繰り返しによりコンクリートの組織が損傷し、塩化物イオンの浸透がさらに加速するという複合劣化が生じている。」
鉄板フレーズ
「凍結防止剤由来の塩化物イオンは海岸由来と異なり、路面から下向きに浸透するため、床版上面やかぶりの薄い部位で腐食発生限界値への到達が早い。凍結融解によるスケーリングがコンクリート表面を粗面化し、浸透経路が拡大していることも考慮が必要である。」
📝 重要メモ
「海岸由来の塩害」と「凍結防止剤由来の塩害」は塩分の供給方向と浸透経路が異なります。この違いを書けると答案の質が上がります。

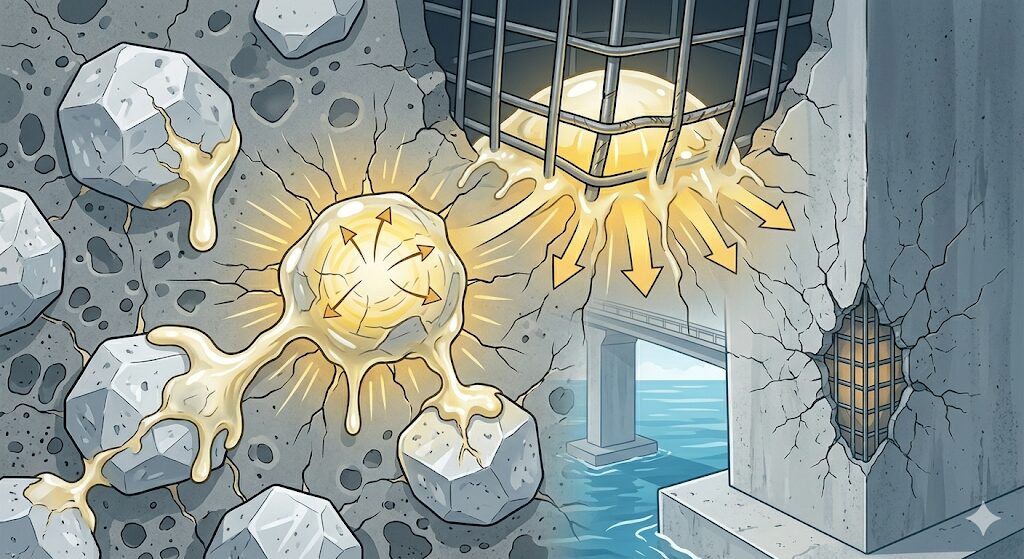

複合劣化③ 塩害×ASR（アルカリ成分と塩害の相互作用）
なぜ組み合わせが危険か
ASRで生成されたアルカリシリカゲルが吸水膨張でひび割れを生じさせ、そのひび割れが塩化物イオンの浸透経路になります。逆に塩害で鉄筋腐食が進むと鉄筋周辺のアルカリ環境が変化してASRを促進する側面もあります。
メカニズムの説明
「反応性骨材とコンクリート中のアルカリ成分（Na₂O・K₂O）が反応してアルカリシリカゲルを生成し、ゲルの吸水膨張により内部から膨張圧が生じてひび割れが発生する。このひび割れが塩化物イオンの浸透経路となり、腐食発生限界値への到達が加速する。」
鉄板フレーズ
「ASRによるひび割れが塩化物イオンの浸透を助長し、腐食発生限界塩化物イオン濃度への到達が早まる複合劣化が生じている。補修にあたってはASRの抑制（膨張抑制・水分遮断）と塩害対策（塩分遮断・腐食防止）を同時に考慮する必要がある。」
🎯 診断士の視点（試験のポイント）
近年の出題トレンドは「塩害単独」より「ASRとの複合」です。「どちらが先行しているか」「補修工法をどう組み合わせるか」という論理が書けるかどうかが合否を分けます。
記述式答案の組み立て実例
塩害×中性化複合劣化の問題を想定した答案イメージです。答案に正解はないので、参考として活用してください！
問1（変状原因の推定）の例文（約200文字）
「建設後30年が経過し、海岸近傍の供用環境下における飛来塩分の浸透により塩化物イオン濃度が腐食発生限界値（1.2kg/m³）を超えたと推定される。さらに中性化の進行に伴いフリーデル氏塩が分解し固定塩化物イオンが遊離したことで、中性化フロント付近での腐食が加速したと考えられる。不動態皮膜の破壊により鉄筋腐食が開始し、腐食生成物の膨張圧によりひび割れが発生している。」
問2（調査）の例文（約150文字）
「コアを採取し深さ方向の塩化物イオン濃度分布を測定して腐食発生限界値と比較する。フェノールフタレイン溶液を用いた中性化深さの測定により、中性化フロントとかぶり厚さの関係を確認する。自然電位法により鉄筋腐食の活性状態を調査する。電磁誘導法によりかぶり厚さを確認する。」
問3（対策）の例文（約200文字）
「腐食した鉄筋を除錆した後、断面修復工法によりかぶりを回復する。表面含浸材（シラン系）を塗布して塩化物イオンの再浸透と炭酸ガスの侵入を同時に抑制する。劣化が著しい部位には電気防食工法の適用を検討する。今後は定期的な塩化物イオン濃度の測定と中性化深さのモニタリングにより早期発見・早期補修を実施する。」
まとめ：塩害フレーズの総まとめ
試験直前にこの表だけ確認してください。
| パターン | 最重要キーワード | 忘れがちなポイント |
|---|---|---|
| 塩害のみ | 腐食発生限界値1.2kg/m³・不動態皮膜・マクロセル腐食 | 塩分の供給源（飛来・凍結防止剤・内在）の特定 |
| 塩害×中性化 | フリーデル氏塩・中性化フロント現象 | 固定塩化物イオンの遊離メカニズム |
| 塩害×凍害 | 凍結防止剤・スケーリング・浸透経路の拡大 | 海岸塩害との浸透方向の違い |
| 塩害×ASR | アルカリシリカゲル・膨張圧・ひび割れによる浸透加速 | 補修工法の組み合わせ（ASR抑制＋塩分遮断） |
記述式は「知っているか」より「論理的に書けるか」の勝負です。このフレーズ集を何度も声に出して読んで、自分の言葉として使えるようにしておきましょう。次の記事ではASR単体の攻略フレーズをまとめます。
📕 合わせて使いたいコンクリート診断士の「おすすめ教材紹介」
📕圧倒的No1：コンクリート診断士 2026年版 約4,950円
👍️おすすめポイント
分野別四択過去問が2001年〜2022年の22年分から726問厳選されており
繰り返し学習で苦手分野を効率よく習得できます。
記述式問題は2001年〜2025年の全問題と回答を掲載しており、合否の鍵を握る記述対策が最も充実しています。
💬 現役受験生として
写真がカラーで掲載されていて、現場で見る劣化の状態をイメージしながら勉強できるのが強みです。
現場経験がある方には特に刺さります。そして私も愛用している一冊です。
テキストの詳細については、「使っている教材レビューと隙間時間の勉強法🖊️ 」でも紹介しています。
📕試験対策の参考書選びに迷っている方へ
いざコンクリート診断士試験を受験することを決めたけど
「どうやって勉強進めたらいいの？」「どの参考書選べばいいの？」
そんな疑問にぶち当たると思います。
多くの出版社から参考書が出ているので、何を買ってよいか悩むと思います。
そこで現役受験生目線で、参考書と問題集を厳選しました。👇
【2026年版】コンクリート診断士におすすめの参考書・問題集3厳選！現役受験生が問題集・コンクリート構造学・構造力学をジャンル別にランキング
参考にしてみてください！
📱おすすめのコンクリート診断士講座3選（独学での勉強に限界を感じた方へ）
いざ問題集を買って勉強始めたけど、独学で合格できるか不安な方には、講習をおすすめします。
どの講習がコスパが良く、質が高いのかランキング形式で3つ厳選しました。👇
▶︎【試験対策講座編】コンクリート診断士の通信講座・対策講座おすすめ3選！
📝 コンクリート診断士・完全攻略シリーズ(変状・劣化・調査・評価・補修補強)
確実に合格を掴み取るための知識を、図解と例え話で章別に分かりやすく詳細にまとめています。
スキマ時間の復習にぜひご活用ください！
🔗 第5章（補修・補強）シリーズの深堀り記事
▶︎【第5章深掘り】繊維シート補強の主要4種（炭素・アラミド・ガラス・ビニロン）攻略コンクリート診断士の記述式攻略シリーズ
▶︎【記述式攻略①】過去12年の出題傾向と最短攻略法
▶︎【記述式攻略②】時間配分・メモ作り・キーワード活用💡 合わせて読みたい(試験攻略編・キャリア編)
▶︎【攻略編】コンクリート診断士の難易度と有利な資格&勉強法
忙しい現場の合間にどう勉強するか？
有利になる関連資格についても深掘りしています。
コンクリート診断士で人生逆転する理由
資格取得はゴールではなく、新しい人生のスタート。
なぜ今、この資格が最強の武器になるのかを熱く語りました。
▶︎【試験対策教材編】コンクリート診断士におすすめの参考書・問題集3厳選
現役受験生が問題集・コンクリート構造学・構造力学をジャンル別にランキング
参考書選びに迷ってる方は、参考にしてください！
▶︎【試験対策講座編】コンクリート診断士の通信講座・対策講座おすすめ3選！
現役受験生である私が、独学との違いや費用を徹底的に比較して、ランキングにしました。
記述式の文章は書いたけど、「これでいいのか？」と悩むものです。講座なら添削してくれるので心強いです。
▶︎【圧倒的有利な資格】コンクリート診断士に有利な資格ランキング3選！
「いきなり診断士の取得は難しい？」コンクリート技士・1級土木持ちの私が取得経験から、本音で役に立つ資格を解説しています。
💼 コンクリート診断士の資格を、キャリアアップに直結させたい方へ
施工管理・現場監督専門の転職エージェントです。
資格を武器に次のステージを目指してみませんか？
コンクリート診断士の資格を活かした転職を考えているなら、建設業特化の転職サービスが強いです。
私も気になってチェックしています。登録して、自分の市場価値を確認するだけなら無料です。
建設業はこれからもAIにも負けず、残り続けるので、チャンスは無限大です。
育児👶・筋トレ💪・資格勉強📖の三立を目指して毎日奮闘中です。趣味も楽しみながら毎日を過ごしています！同じ目標を持つパパさん、ママさん、ぜひ一緒に高め合いましょう！リアルタイムの資格勉強のことや日々のつぶやきは、X（旧Twitter）で発信しています。気軽にフォローして声をかけてもらえると、めちゃくちゃ励みになります！😊🌿
コメント
