補修補強会社で施工管理をしているエナガパパです。
いよいよコンクリート診断士・完全攻略シリーズも最終章。
第6章は「道路橋」と「トンネル」、2つの巨大なインフラ構造物が登場します。
過去問を開いて、道路橋のページで「断面2次モーメント」や「断面係数」といった数式がいきなり出てきて、
「うわっ、急に数学になった…無理かも」と戸惑った経験、ありませんか？
また、トンネルに関しても「土木専門じゃないからイメージが湧かない…」という建築・補修メインの方も多いはずです。
実は僕自身、橋梁補修はやったことありますが、トンネル施工そのものは専門外です。
なので、正直に「教科書ベース」で要点を絞って解説していきます。
トンネルの漏水対応で行う「表面被覆」や「グラウティング」は、第5章で学んだ補修工法の知識がそのまま繋がります。
「新しく覚えること」と「今までの復習」をしっかり分けて、最後の第6章を一緒に攻略していきましょう！
早めに結論！第6章は「インフラの主役2人を専門医が診断」
まず全体像をつかんでおきましょう。
第6章で登場する2つの構造物は、それぞれこんな専門医が診断するイメージです。
・道路橋
→骨格の強度計算ができる、構造専門医
・トンネル
→閉鎖空間の特殊環境に対応できる、特殊専門医
この章は、全く新しいことをゼロから学ぶ章ではありません。
第1章〜第5章で学んだ
「劣化・調査・評価・補修」
の知識が、実際の巨大な構造物にどう適用されるかを確認する「総まとめ」的な章です。
ここまでの知識が「点」だとしたら、第6章でそれが「線」になりますよ。

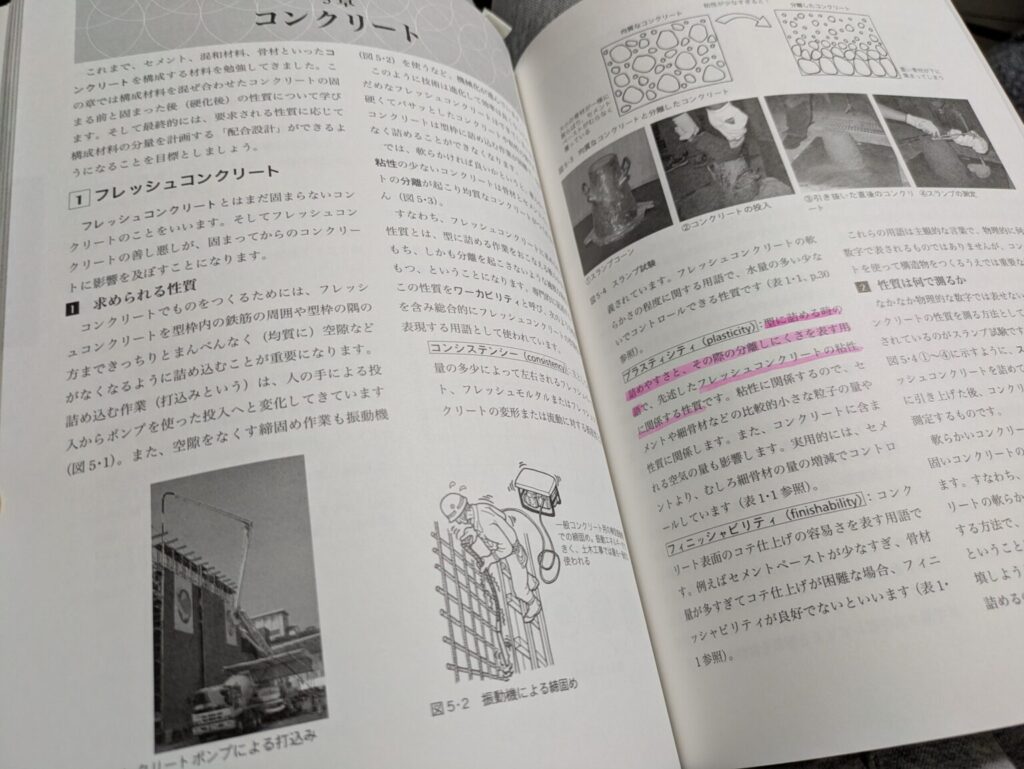

📕おすすめ教材1：コンクリート材料学の基礎（改定版_図説_わかる材料）
コンクリートという物質が限界を迎えるメカニズムを、根本から理解できる最強の本です。
とにかく図解が多いのでイメージしやすいです。コンクリート診断士の問題で写真を見て答えるものが多いので、親和性バッチリ！

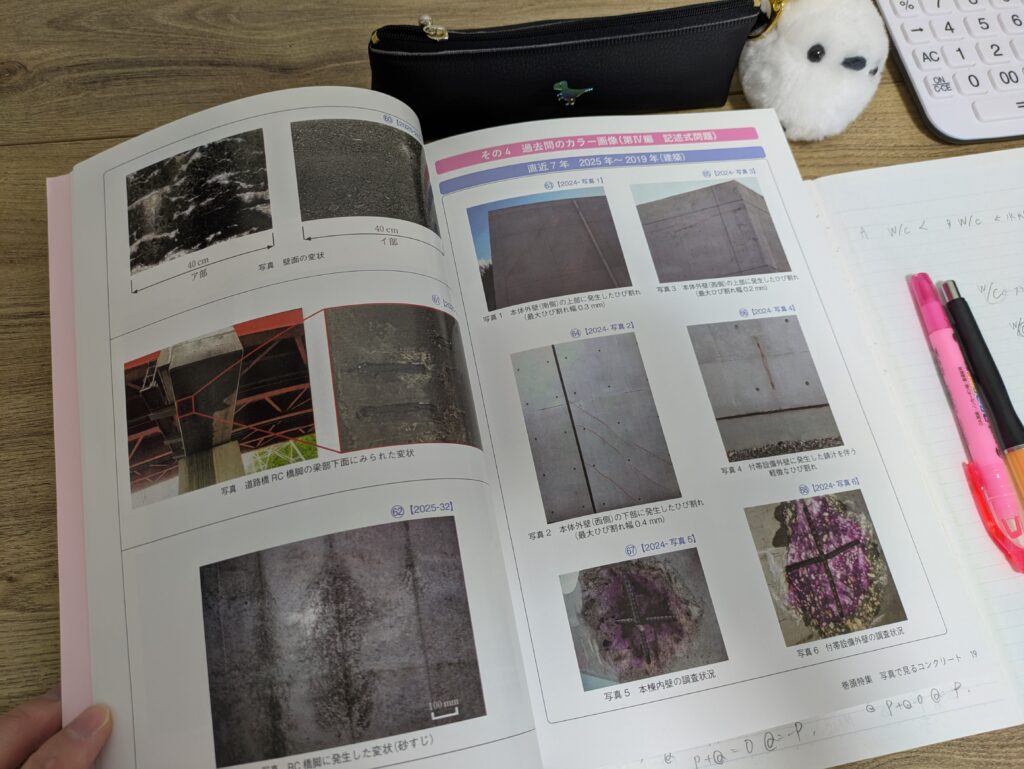

📕おすすめ教材2：コンクリート診断士対策問題集（コンクリート診断士_2026年版）
過去問の出題傾向や、引っかけ問題のパターンが網羅された、絶対に手放せない最強の教材です。
調べると、一発目に出てくる１番有名な教材です。間違えないでしょう！
テキストの詳細については、「使っている教材レビューと隙間時間の勉強法🖊️ 」でも紹介しています。
試験の引っかけ問題に惑わされないためにも、この教材たちを使い倒して「なぜその数字になるのか」を知ることが、確実な合格への最短ルートになります。
それでは、第6章の超重要テーマを、一つずつ徹底的に「現場翻訳」していきましょう！

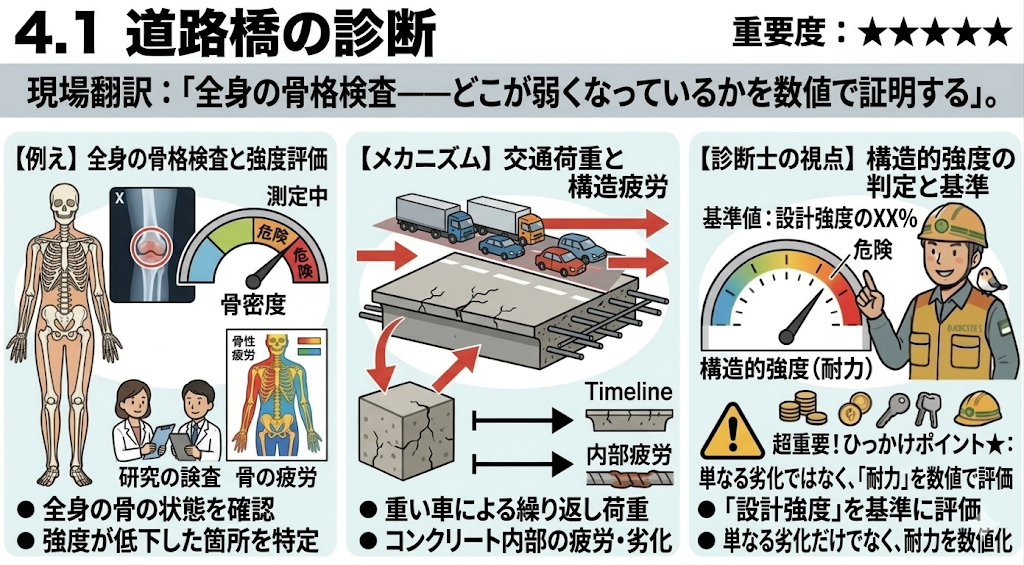

道路橋の診断 重要度 ★★★★★
まずは、計算問題の壁が立ちはだかる「道路橋」からです。
🏗️ 現場翻訳
「全身の骨格検査——どこが弱くなっているかを数値で証明する」。
🩺どんな診断？
道路橋は、毎日重い車が走り続ける（荷重を受け続ける）構造物です。
そのため、単に「コンクリートが劣化しているか」だけでなく、
「構造的な強度が保たれているか」を評価することが極めて重要になります。
だからこそ、試験でも計算問題として出題されるんですね。
💬 現場で実際に感じたこと
道路橋の補修現場に行くと
- 床版（スラブ）のひび割れ
- 支承部（橋を支える部分）
の酷い腐食をよく目にします。
ちなみに断面修復したり、支承取替工事もやったことがあります。
そして怖いのは、「見た目の劣化具合」と「構造的な危険性（落ちるかもしれない！）」が、必ずしも一致しないことです。
だからこそ、感覚ではなく「数値」で強度を確認することの重要性を、現場でも痛感しています。
断面2次モーメント(曲げへの抵抗性)・断面係数の考え方
🎯 診断士の視点（試験のポイント）
試験で最も頻出の計算問題です。
「数式アレルギー」の方も多いと思いますが、本質的な考え方は実はすごくシンプルなんです。
・断面2次モーメント（I）とは？
部材が「曲げ」に対してどれだけ抵抗できるかを示す値です。
重要なのは、同じ面積の材料でも、中心から遠い位置に配置するほど値が大きくなる（曲がりにくくなる）ということです。

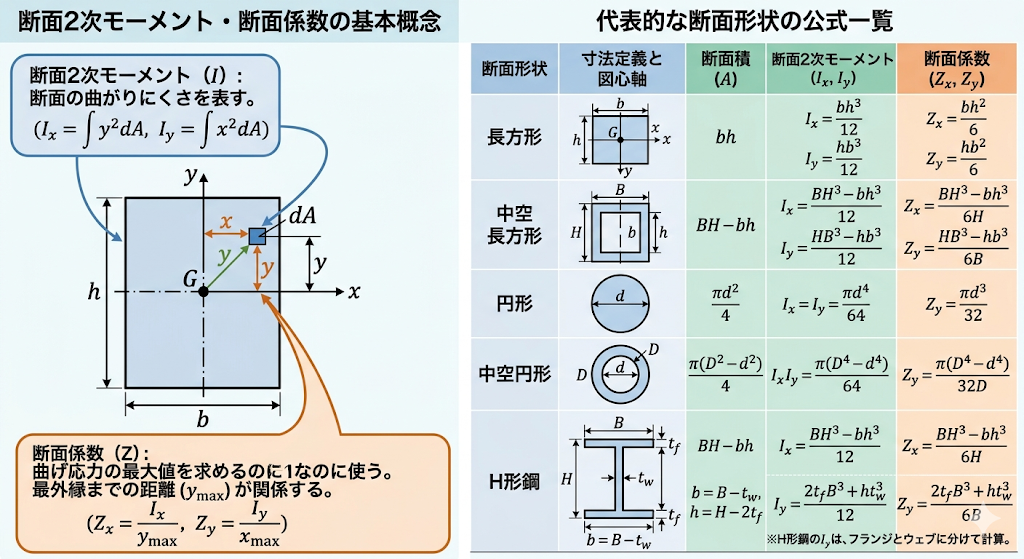

以下に図と公式を示します。とにかく「長方形」の公式の暗記とイメージを掴めば、多くの問題は解けます！
| 形状 | 断面2次モーメント (I) | 断面係数 (Z) | 備考 |
|---|---|---|---|
| 矩形長方形 | bh³ / 12 | bh² / 6 | b:幅、h:高さ |
| 円形 | πd⁴/ 64 | πd³ / 32 | d:直径 |

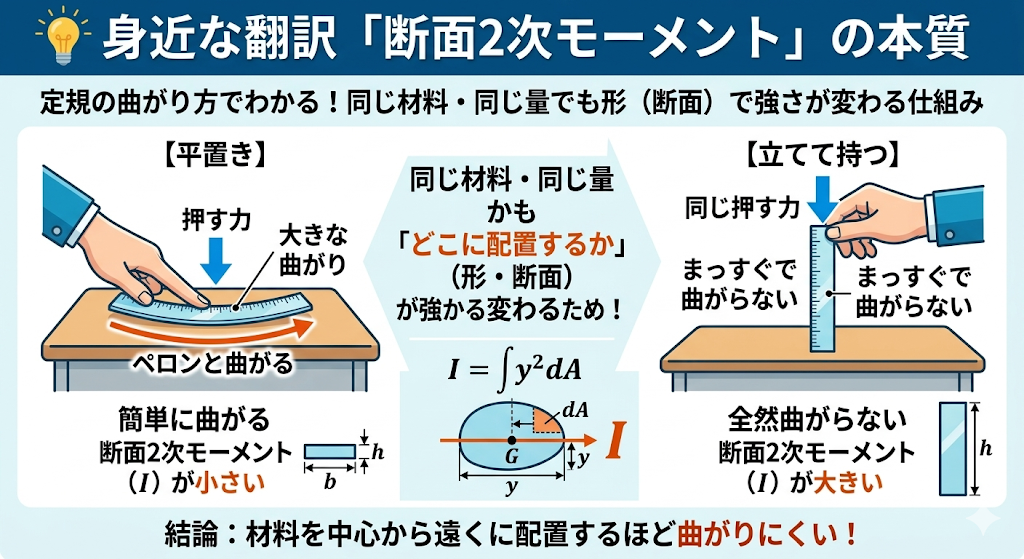

💡身近な翻訳
薄いプラスチックの定規を想像してください。
平置きにすると簡単にペロンと曲がりますが、立てて持つと全然曲がらないですよね？
同じ材料・同じ量でも、「どこに配置するか」で強さが劇的に変わる。
これが断面2次モーメントの本質です！
・断面係数（Z）とは？
断面2次モーメントを、中立軸（曲げた時に伸びも縮みもしない中心線）からの距離で割った値です。
曲げ応力度の計算に使います。
Z = I / y
（y：中立軸から端部までの距離）
🚨 【要注意】試験の引っかけポイント
計算式は、断面の形（矩形・T形・円形）で変わります。
問題文が「どの断面形状を指しているか」を必ず確認してください！
特に「T形断面」は道路橋で頻出です。
公式を眺めるだけでなく、必ず一度は手を動かして過去問を解いておくことを強くおすすめします。
📝 重要メモ
計算式を丸暗記するより
「なぜ道路橋にはT形断面がよく使われるのか？」
という理由を理解しておくと、応用問題に強くなります。
コンクリートは「圧縮に強い」性質があるので、その強い部分を上部に集めたのがT形断面。
すごく合理的な形なんですよ。

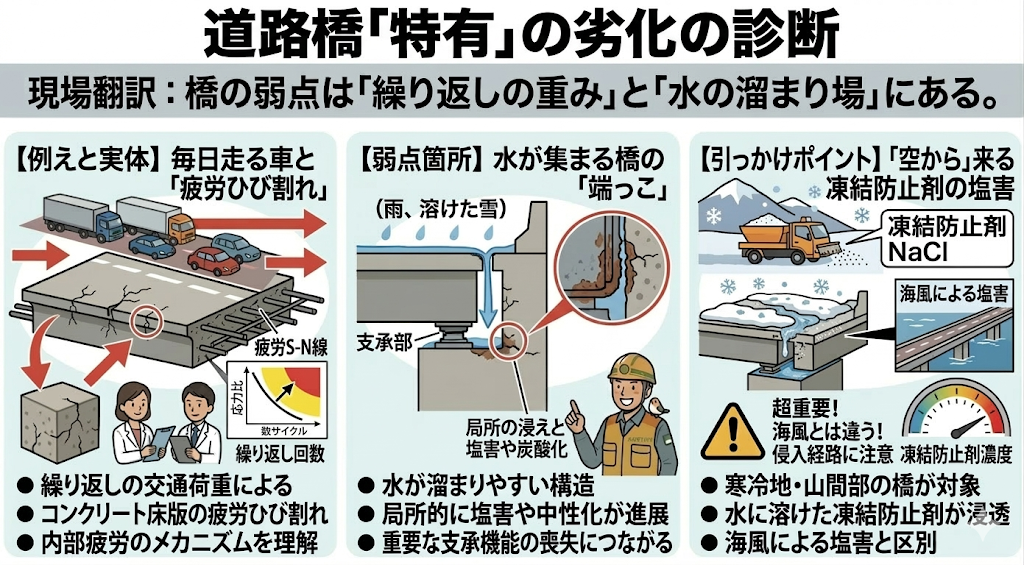

道路橋に多い劣化と診断のポイント
🎯 診断士の視点（試験のポイント）
道路橋「特有」の劣化として、以下の3つが頻出です。
床版の疲労劣化
毎日車が通る「繰り返し荷重」による疲労ひび割れです。
第2章で学んだ「疲労」の知識と繋げて思い出してくださいね。
支承部の腐食
橋の端っこで、水が溜まりやすい構造になっています。
そのため、塩害や中性化が局所的に進みやすい弱点部位です。
塩害（凍結防止剤）
寒冷地や山間部の道路橋では、冬にまく「凍結防止剤（塩化ナトリウム等）」が塩害の直接的な原因になります。
海風による塩害とはメカニズムが違う点が、引っかけでよく出ます。
💬 現場で実際に感じたこと
床版の補修時、橋の上から見ると「ちょっとしたひび割れだな」と思っても、
裏側に回って見上げると、漏水してツララができ、鉄筋が丸見えに錆びている…
なんてことがよくあります。
道路橋の点検は上面しか見ないことも多いですが、「裏面・支承部・伸縮装置まで疑って診る」のが、診断士に求められる視点です。

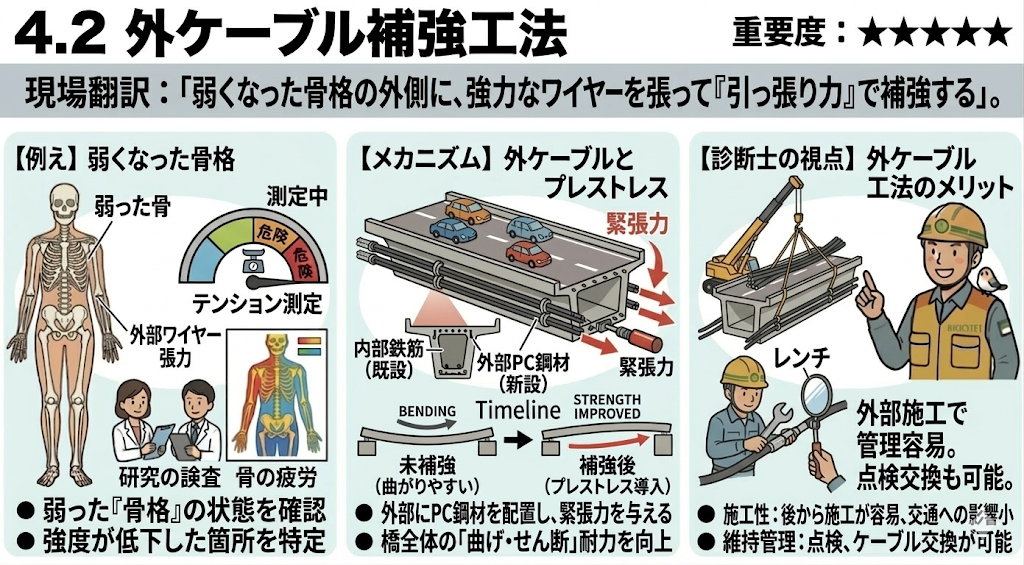

外ケーブル補強工法 重要度：★★★★★
🏗️ 現場翻訳
「弱くなった骨格の外側に、強力なワイヤーを張って『引っ張り力』で補強する」。
⚒️ どんな工法？
コンクリート橋の外側に「PC鋼材（太いケーブル）」を配置し、
そこに緊張力（パンパンに引っ張る力）を与えることで、橋の曲げ耐力やせん断耐力を向上させる補強工法です。
最初からコンクリートの中に鋼材を埋め込む通常のプレストレスト工法と違い、
「外側に配置する」ため、後から施工しやすく、点検や交換もできるのが最大のメリットです。
💬 現場で実際に感じたこと
違う現場で初めて外ケーブルを見たとき、
「橋の側面に、こんなぶっといケーブルがむき出しで張ってあるのか！」と驚きました。
でも、よく考えると、後から緩み具合を点検できたり、傷んだら交換・再緊張できる点は、維持管理の面ですごく合理的ですよね。
診断士として「なぜこの橋にはこの工法が選ばれたか」を説明できることが大切です。
🎯 診断士の視点（試験のポイント）
試験では、以下の2点が繰り返し、いやらしい引っかけ問題として出題されます。
① なぜ外ケーブルを配置するのか？
コンクリート橋が経年劣化したり、昔の設計より重いトラックが通るようになったりして、
「曲げ」や「せん断」に対する耐力が不足した時に使います。
ケーブルで緊張力を与えることで、コンクリートに「圧縮力（プレストレス）」をかけ、ひび割れを抑え込みます。
理由は主に3つ。
- 既存の橋に後付けできる
- ケーブルの点検・再緊張・交換ができる
- コンクリートを大きく削らずに済む

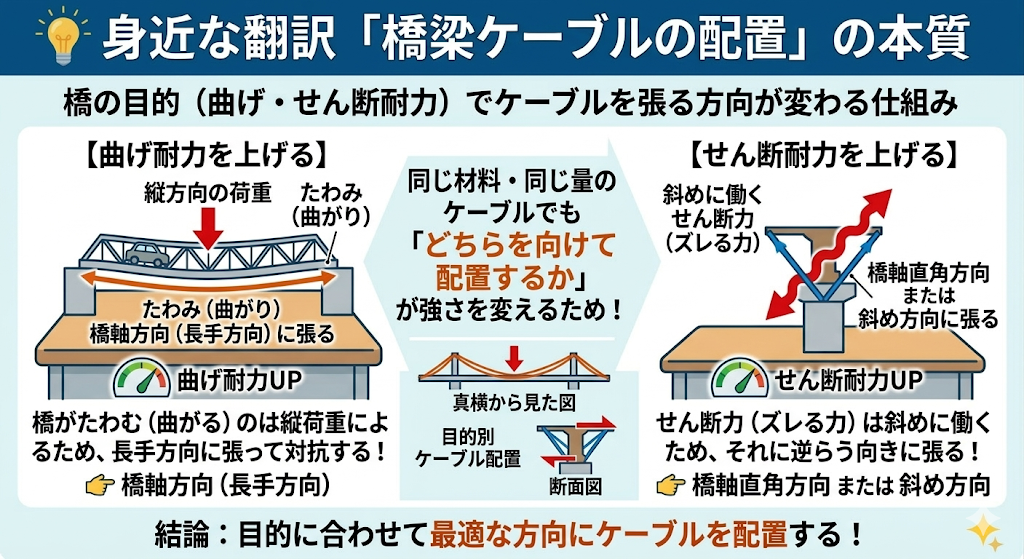

② 配置方向はなぜそうなるのか？（超重要！）
ここが最大の引っかけポイントです。
目的によってケーブルを張る方向が変わります。
・「曲げ耐力」を上げたい場合
👉 橋軸方向（橋の長手方向）
橋がたわむ（曲がる）のは縦方向の荷重に対してなので、長手方向に張って対抗します。
・せん断耐力を上げたい場合
👉 橋軸直角方向 または 斜め方向
せん断力（ズレる力）は斜めに働くため、それに逆らう向きに張ります。
🚨 【要注意】引っかけポイント
「曲げ耐力とせん断耐力は、同じ方向のケーブル配置で同時に向上させることができる」
といった選択肢が出ますが、誤りです。
目的によって方向が変わることを、図をイメージして覚えてください。

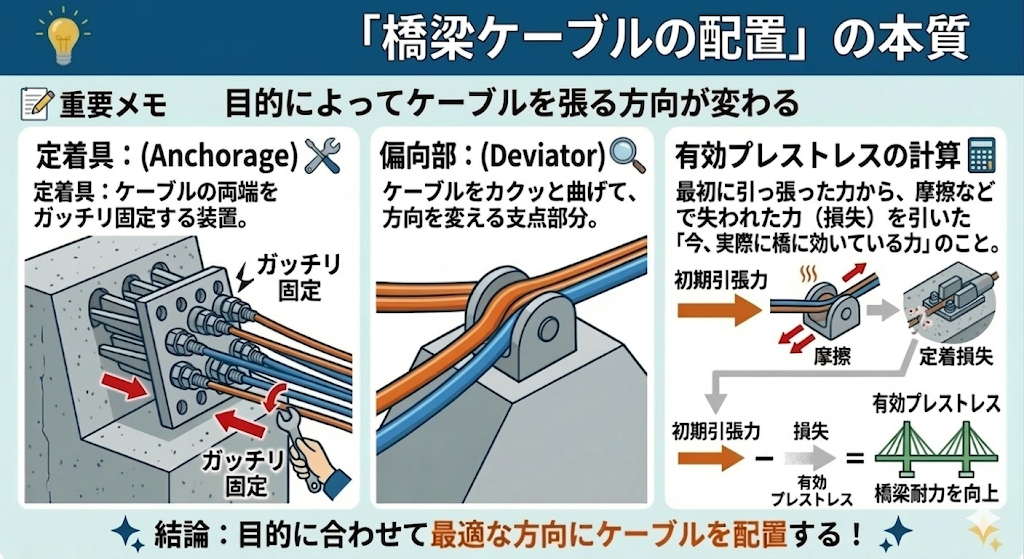

📝 重要メモ
以下の3つの専門用語も、選択肢にスッと混ざってくるので覚えておきましょう。
・定着具
ケーブルの両端をガッチリ固定する装置。
・偏向部
ケーブルをカクッと曲げて、方向を変える支点部分。
・有効プレストレス
最初に引っ張った力から、摩擦などで失われた力（損失）を引いた
「今、実際に橋に効いている力」のこと。
計算問題で問われます。
🔗 合わせて読みたい！
この「外ケーブル補強工法」、非常に奥が深く試験でも超重要なので、
別記事でさらに深掘りした詳細解説を作成する予定です！
計算の考え方や、他の補強工法との違いなどを徹底比較します。公開をお楽しみに！

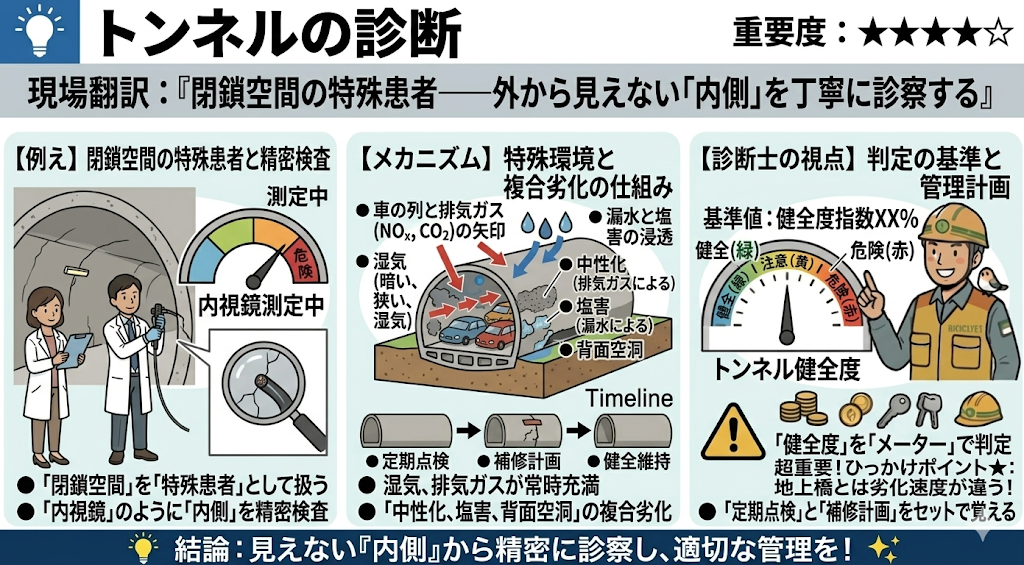

トンネルの診断 重要度：★★★★☆
続いて、もう一つの主役「トンネル」です。
🏗️ 現場翻訳
「閉鎖空間の特殊患者——外から見えない『内側』を丁寧に診察する」。
⚒️ どんな診断？
トンネルは
- 暗い
- 狭い
- 湿気が多い
- 排気ガスが充満する
そのため、劣化の種類や調査方法が、地上の橋や建物とは少し異なります。
💬 現場で実際に感じたこと
トンネル内の現場に入ると、
覆工コンクリート（トンネルの壁面）のひび割れから水がポタポタ落ちているのをよく見かけます。
地上から見えないぶん、「内側（山側）」に
水が溜まっていたり、空洞ができていたりと、想像以上に状態が悪いケースがあります。
定期的な「健康診断」が本当に欠かせない場所だと実感します。
トンネル特有の劣化と調査
🎯 診断士の視点（試験のポイント）
・覆工コンクリートのひび割れ・漏水
トンネルで圧倒的に多い変状です。
漏水は「水みち」を通って広がるため、表面のひび割れだけでなく、
「壁の裏側（背面）に水が溜まっていないか？」まで評価する必要があります。
・コールドジョイント・豆板
何十年も前の建設時の「施工不良」が、
長期間経ってから劣化の起点になるケースが多いです。
第1章の「初期欠陥」の知識と繋がりますね。
📝 重要メモ
トンネルの調査も基本は「打音検査」や「目視」ですが、
壁の裏側（背面）にある空洞を探すためには「地中レーダー法」などの非破壊検査が使われます。
第3章の調査手法を思い出しましょう！
トンネルの補修工法（第5章との繋がり）
🏗️ 現場翻訳
「第5章で学んだ治療法を、閉鎖空間で応用する」。ここは、新しい暗記は不要です！
第5章の知識がそのまま活きます。
表面被覆漏水を止めたり、排気ガスによる劣化を防ぎます。
ただし！トンネル内は常に湿度が高いので、「湿潤面（濡れた面）でもしっかりくっつく材料」を選ぶのが試験のポイントです。
💬 現場で実際に感じたこと
トンネル内は風通しが悪く、材料が全然乾きません。
地上と同じ感覚で塗料を塗ると、硬化不良を起こすことがあります。
環境条件の確認がシビアです。
グラウティング（裏込め注入）覆工コンクリートと、その裏の地山（土）の間にできた「空洞」に、
セメントミルクなどの薬液をドバッと注入して埋める工法です。
🎯 診断士の視点
第5章の「ひび割れ注入」と似ていますが、対象が「背面の巨大な空洞」である点が違います。
「なぜ空洞ができるのか（土砂の流出など）」という原因とセットで、補修の優先度が高い項目として出題されます。
まとめ：第6章(道路橋・トンネル)は第1〜5章の総復習
これで第6章は終了です。
お気づきかもしれませんが、道路橋やトンネルで出てくる
- 劣化の原因(第2章)
- 調査のやり方(第3章)
- 補修の選び方(第4章)
は、すべて第1章〜第5章の知識の組み合わせなんです。
新しく覚える必要があるのは、
- 断面計算の考え方（外ケーブル含む）
- 構造物ごとの特殊な環境（凍結防止剤や閉鎖空間など）
つまり、第1〜5章の基礎がしっかり固まっていれば、第6章は少しの応用で自然と解けるボーナスステージになります！
🔗まとめ 道路橋・トンネル分野までシリーズ全体の繋がり
最後に、この完全攻略シリーズの「大きな流れ」を振り返ってみましょう。
- 第1章（変状）：患者の症状を知る
- 第2章（劣化機構）：なぜ病気になったか原因を突き止める
- 第3章（調査）：人間ドックで精密検査をする
- 第4章（評価・判定）：余命宣告と治療方針を決める
- 第5章（補修・補強）：外科手術や肉体改造を行う
- 第6章（実構造物）：実際の患者（橋やトンネル）に応用する
この「診断の流れ」が頭に入っていると、四肢択一問題はもちろん、記述式問題でも
「診断結果に基づく、的確な補修提案」を自然な文章で書けるようになりますよ。
本番まであと少し。
このブログが、皆さんの合格への後押しになれば最高に嬉しいです。一緒に駆け抜けましょう！
