仕事に育児に、毎日本当にお疲れ様です。
コンクリート診断士の勉強を進めてきて、第3章の調査手法まではなんとなくイメージできたけど、
この第4章「評価と判定」に入った途端、難しく感じていませんか？
- 細かい数字
- 無機質な基準値
「全く頭に入ってこない！」と、テキストを閉じたくなってしまうお気持ち、すごくよく分かります。
過去問を一通り解いてみて、この章で点数が伸び悩んでしまうと
「こんなにたくさんの数字、本番までに覚えられるのだろうか」と、不安になってしまいますよね。
でも、安心してください。
この第4章に登場する無数の数字は、決してただの暗記ゲームではありません。
数字の裏にある「現場のストーリー」に翻訳して理解することで、必ずあなたの最強の得点源に変わります。
早めに結論！第4章は「医者からの余命宣告」
とにかく早めに結論をお伝えします。
第4章「評価と判定」を攻略する最大のカギは、建物の余命を判断するためのボーダーライン(基準)を、真っ先に覚えることです。
第3章までの調査が「健康診断」だとしたら、第4章は、そのデータをもとに下す「余命宣告」であり、「治療方針の決定」です。
そして、これらの基準値をただの丸暗記ではなく、「コンクリートの限界のサイン」として深く理解するために、以下の教材を必ず手元に置いてください。
📕おすすめ教材1：コンクリート材料学の基礎
コンクリートという物質が限界を迎えるメカニズムを、根本から理解できる最強の本です。
とにかく図解が多いのでイメージしやすいです。コンクリート診断士の問題で写真を見て答えるものが多いので、親和性バッチリ！
実は私がこれを愛用しているのは、通っていた大学の教授が出版したものなので馴染みがあるからです😁

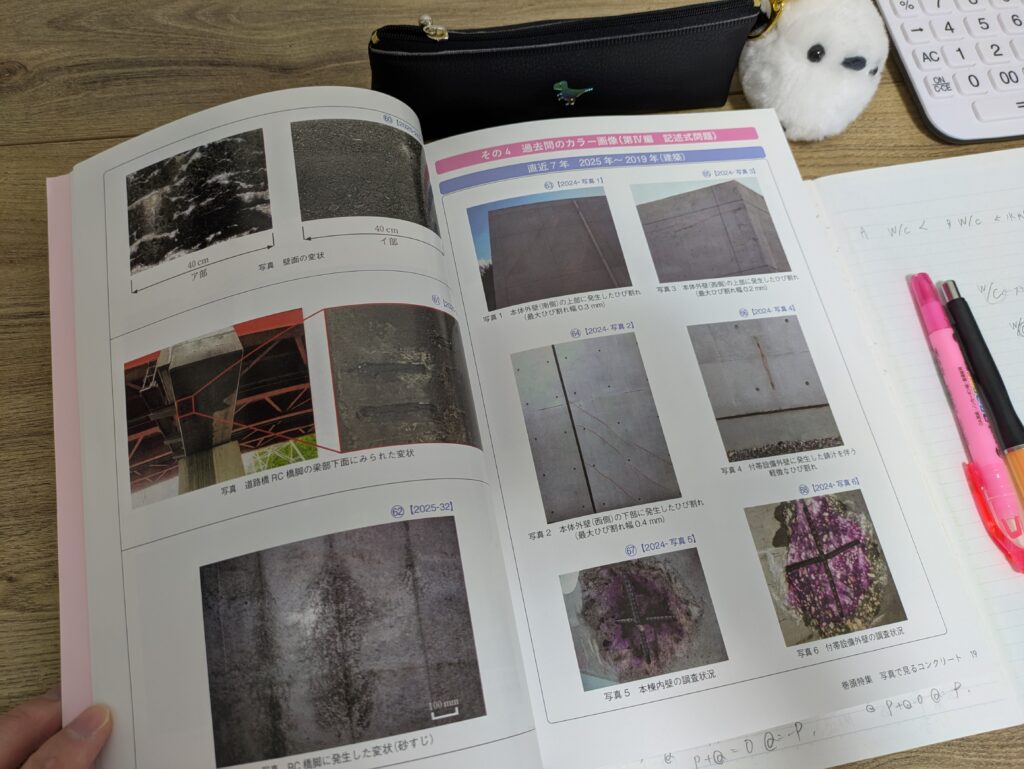

📕おすすめ教材：コンクリート診断士対策問題集
過去問の出題傾向や、引っかけ問題のパターンが網羅された、絶対に手放せない最強の相棒です。
調べると、一発目に出てくる１番有名な教材です。間違えないでしょう！
テキストの詳細については、「使っている教材レビューと隙間時間の勉強法🖊️ 」でも紹介しています。
試験の引っかけ問題に惑わされないためにも、この教材たちを使い倒して
「なぜその数字になるのか」を知ることが、確実な合格への最短ルートになります。
それでは、第4章の超重要テーマを、一つずつ徹底的に「現場翻訳」していきましょう！
ひび割れの評価と判定 重要度： ★★★★★
- 現場翻訳
コンクリートの「出血レベルと致命傷の判定」。 - どんな判定？
コンクリートの表面に現れたひび割れが、単なる「かすり傷」なのか、それとも建物の寿命を縮める「致命傷」になるのかを、数値を使ってシビアに見極める判定です。 - メカニズムと特徴
ここで使う物差しが「許容ひび割れ幅」という基準値です。
- かぶりとの関係で基準となる計算式は「0.005×c」です。
- 「c」はかぶり厚さ（鉄筋までのコンクリートの厚み）を表します。(c=50mmなら、0.25mm)
- 鉄筋を守る布団（かぶり）が厚ければ厚いほど、少しぐらい大きなひび割れでも許される
- 非常に理にかなったメカニズム
- 診断士の視点（試験のポイント）
試験では「環境による基準の厳しさの違い」が猛烈に引っかけとして出題されます！ - 【要注意】
雨ざらしの屋外や、塩害の危険がある海岸付近の過酷な環境では、屋内なら許されるひび割れ幅でも即「アウト」と判定されます。問題文を読むときは、そのコンクリートが「どんな環境で頑張っているのか」を必ず確認してください。
- 海岸から近い→塩害の可能性あり
- 寒冷地や山間部→気温が低く凍害の可能性あり
- 重要メモ
とにかくひび割れには多くの種類があります。その中で以下の3つが問題文に書いてあるか確認して、ひび割れ原因を絞ってください！
- ひび割れの入り方→鉄筋に沿っているのか、亀甲状に発生しているか等
- ひび割れが発生している地域→海岸に近い、寒冷地である等
- 構造物の供用年数→数週間で発生しているのか、30年経っているのか等

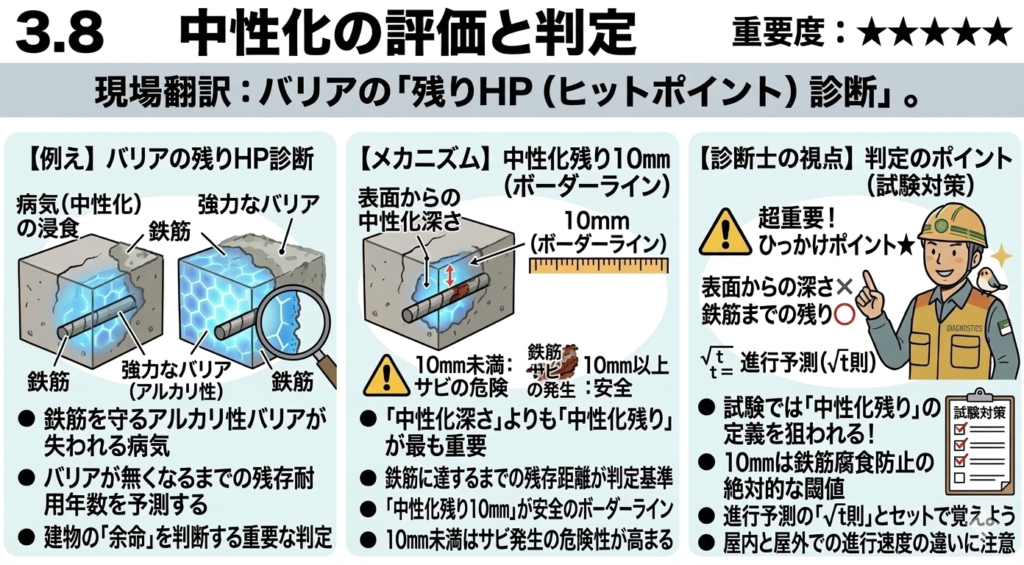

中性化の評価と判定 重要度： ★★★★★
- 現場翻訳
バリアの「残りHP（ヒットポイント）診断」。 - どんな判定？
鉄筋を守る「アルカリ性」という強力なバリアが、外側から徐々に失われていく病気に対して、「バリアが完全に無くなるまで、あと何年耐えられるか」を予測する判定です。 - メカニズムと特徴
評価の絶対的基準は「中性化残り20mm」です。表面から何ミリ進んだかではなく、「鉄筋に到達するまで、あと何ミリ残っているか」が最も重要です。そして、この残りの距離が「20mm」という基準値が、ボーダーラインであると判定します。ちなみに塩化物を含まないコンクリートで「8mm」が基準です。 - 診断士の視点（試験のポイント）
試験では「なぜ0ミリではなく20mmなのか？」という本質が問われます！ - 【要注意】
進行はジグザグに進む中性化の進行は、定規で引いたような一直線ではありません。色がつく境界線よりもさらに奥深くで、すでにバリアの破壊が始まっている危険性を考慮し、安全を見て「残り20mm」を限界値としているのです。 - 重要メモ
将来の予測には「√t則」という計算式を使います。「供用後◯年の中性化深さは◯mmか」よく問われます。
C = A √ t
- C : 中性化深さmm
- A : 中性化速度係数
- t : 材齢年
例えば、
「供用後25年の中性化深さ30mmだから、Aは6、だから供用後100年で中性化深さはいくつか？」
のように、中性化速度係数を求めて、深さを求めていく問題が多いです。
- また、雨が当たる屋外よりも、「乾燥している屋内」のほうが中性化の進行スピードが速い、という直感に反する引っかけも毎年必ず出ますので要注意です！

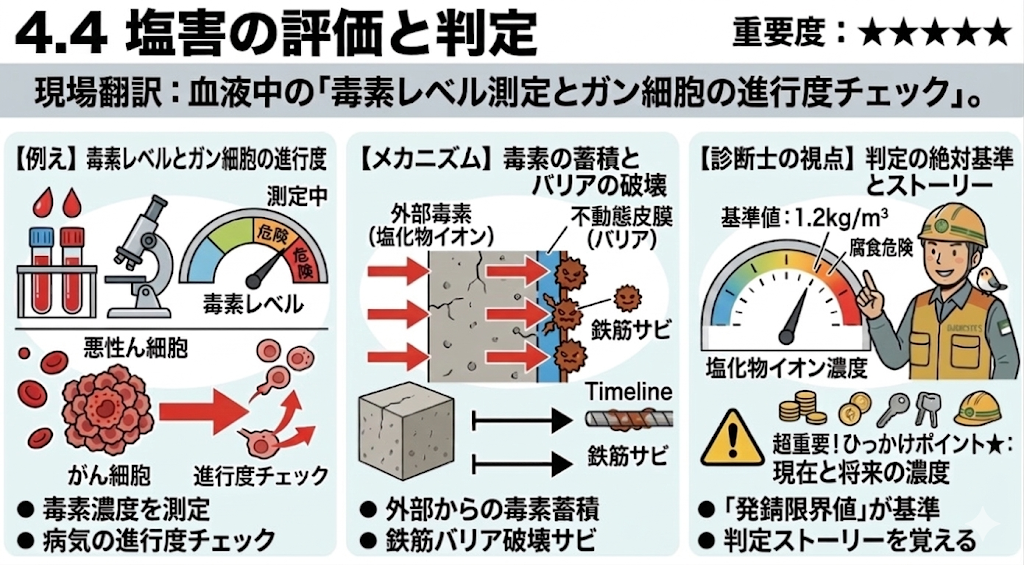

塩害の評価と判定 重要度： ★★★★★
- 現場翻訳
血液中の「毒素レベル測定とガン細胞の進行度チェック」。 - どんな判定？
外部から入り込んだ塩化物イオンという猛毒が、鉄筋の不動態皮膜（バリア）を直接突き破る病気に対して、「コンクリートの中にどれくらい毒素が溜まっているか」を測る判定です。 - メカニズムと特徴
判定の絶対基準は「発錆限界値」です。
- コンクリート（m3）あたり、
- 塩化物イオンが「1.2kg」に達すると
- サビのスイッチが強制的に入る
さらに濃度が「2.0kg/m3から2.5kg/m3」を超えると、腐食が急激に進行し、内側から激しく破壊し始めます。
- 診断士の視点（試験のポイント）
試験では「現在だけでなく未来の予測」が強烈に引っかけとして出題されます！ - 【要注意】
飛来塩分と進行予測評価の際は、現在の表面の濃度だけでなく、「鉄筋がいる深さの濃度」がどうなっているかを見極めます。海岸に近い場所では、今は数値が低くても「将来的に1.2kg/m3を超えるスピードが圧倒的に早い」と予測し、より厳しい判定を下さなければなりません。 - 重要メモ
- 重要な公式として「拡散方程式（塩化物イオンの拡散予測式）」が出てきます。問題文に公式が書いてあることが基本ですが、覚えてしまえば数値を代入して求めることができます！
- 塩害の評価は、中性化と複合して起きると最悪のシナリオになります。中性化によってバリアが弱まっていると、1.2kg/m3よりも少ない塩化物イオン濃度でも、あっという間に鉄筋が錆びてしまうことを覚えておきましょう！

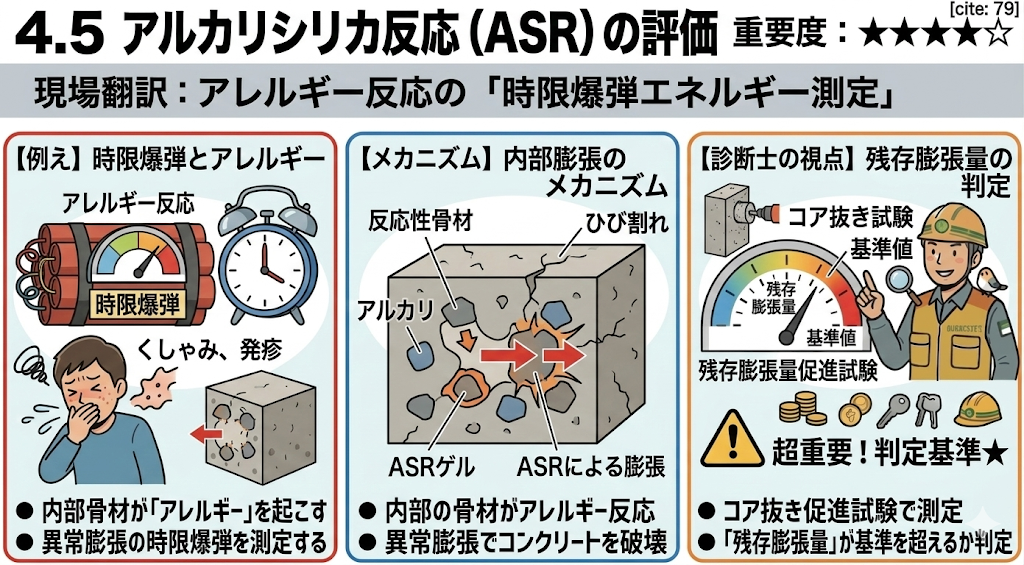

アルカリシリカ反応（ASR）の評価 重要度： ★★★★☆
- 現場翻訳
アレルギー反応の「時限爆弾エネルギー測定」。 - どんな判定？
内部の骨材がアレルギーを起こし、異常に膨れ上がる病気に対して、「これから先、あとどれくらい膨らむエネルギーが残っているか」を予測する判定です。 - メカニズムと特徴
最大の焦点は「残存膨張量」の判定です。すでに起きてしまった表面のひび割れを見るよりも、コアを抜いて促進試験を行い、これから先の膨らむ割合が、基準値を超えているかどうかで判断します。 - 診断士の視点（試験のポイント）
試験では、以下の2つが引っかけとして出題されます！
- 水分の供給
- 鉄筋破断
- 【要注意】水はASRのガソリン
ASRの膨張（アレルギー反応）には「水」が絶対に不可欠です。雨水が常に供給される屋上や水辺の構造物は、膨張リスクが極めて高いと評価されます。また、膨らむ力は非常に強大で、中の鉄筋をブチッと引きちぎってしまう（破断）危険性すらあります。 - 重要メモ
コンクリート中のアルカリ総量が「3.0kg/m3」以下であれば、ASRは起きにくいと判定される安全ルールも、数字の引っかけとして出やすいので確実にマークしておいてください！

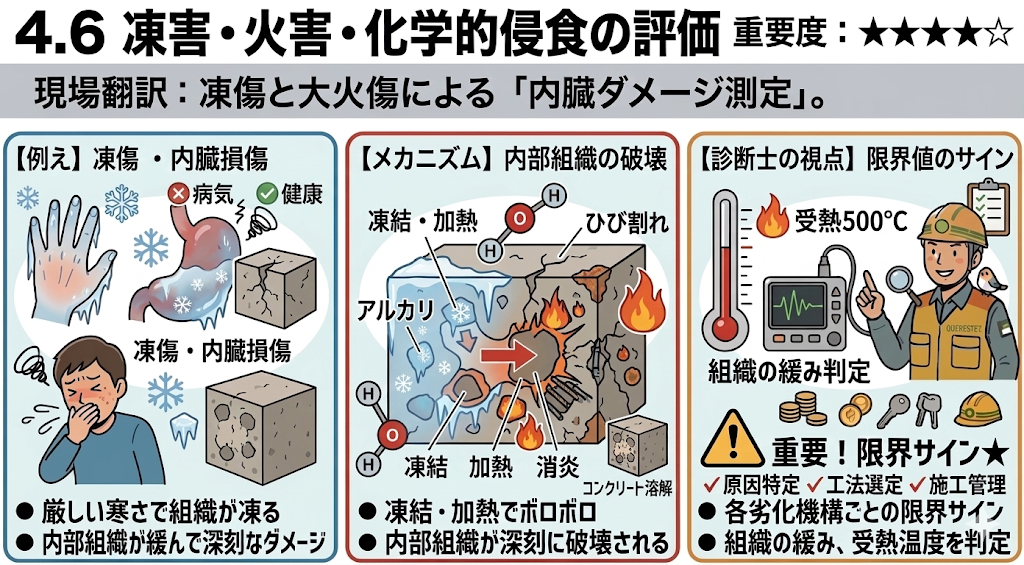

凍害・火害・化学的侵食の評価 重要度： ★★★☆☆
- 現場翻訳
凍傷と大火傷による「内臓ダメージ測定」。 - どんな判定？
厳しい寒さによる凍結融解（凍害）、火災による急激な加熱（火害）、薬品による溶解（化学的侵食）など、特殊なダメージの深刻度を測る判定です。 - メカニズムと特徴
それぞれの限界値のサインを覚えましょう。
- 凍害
内部のダメージは「相対動弾性係数」で評価し、60%を下回ると寿命の限界です。 - 火害
何度まで熱されたかという「受熱温度」を推定し、500度を超えると強度が著しく低下して回復不能になります。 - 化学的侵食
酸などの薬品によって表面から何ミリ溶けているかを測定し、原因物質の濃度から進行スピードを予測します。
- 診断士の視点（試験のポイント）
特に火害によるコンクリート表面の変化と、劣化状況を問われることが多いです！具体例で確認しましょう！
- コンクリート表面の色は？→300℃以下ならすすによる黒色
- 中性化の進行は？→500℃以上の火害だと、水酸化カルシウムが消失する
- 鉄筋にダメージはあるか？→500℃以下なら鉄筋の強度に問題なし
- 【要注意】見た目と中身の評価
凍害では、表面がポロポロと剥がれ落ちる「スケーリング」の深さや面積で視覚的に判定すると同時に、目に見えない内部の組織がどれくらいスカスカになっているかを、必ずセットで評価しなければなりません。 - 重要メモ
火害の調査で受熱温度を推定する際は、第3章番外編で学んだ「TG-DTA（示差熱重量分析）」や「XRD（X線回折）」などのハイテク機器分析が使われます。章をまたいだ知識の繋がりが、ここでも威力を発揮しますね！
まとめ：合否を分ける5大基準値から得点源に！
いかがでしたでしょうか。以下に5大評価基準をまとめます。
- 許容ひび割れ幅→0.005c
- 中性化深さの許容→鉄筋まで残り20mm(※塩化物なしＣoは8mm)
- 塩化物イオン量→1.2kg/m3から危険
- アルカリ総量→3.0kg/m3以下が安全圏
- 受熱温度による強度低下→500℃超えると強度が戻らない(300℃までは強度低下なし)
第4章の「評価と判定」は、無味乾燥な数字の羅列に見えるかもしれません。しかし、その一つ一つの数字には、「建物を守りたい」という明確なストーリーが込められています。
中性化残り10mmという数字を見たら、「鉄筋のサビを防ぐための最後の砦が迫っている情景」を想像してください。
塩害の1.2kg/m3という数字を見たら、「バリアが壊れるギリギリの毒素レベル」を医者の視点で判定してください。
意味がわかれば、丸暗記は不要
過去問で覚えられない基準値に出会った時は、冒頭で紹介した「材料学の基礎」のテキストに戻り、なぜその数字が基準になるのかを確認してください。
背景にあるストーリーを知ることこそが、引っかけ問題に強くなり丸暗記が不要になります。
育児の合間のほんの数分、通勤電車の揺れの中。そんな細切れの時間であっても、今日覚えた一つの数字が、必ず本番での1点に繋がります。
適切な余命宣告と治療方針を導き出せる、一流のコンクリート診断士を目指して、これからも一緒に歩んでいきましょうね。
次回は、いよいよコンクリートを治療する最終段階、「第5章：補修と補強」について解説します！お楽しみに！
📝 コンクリート診断士・完全攻略シリーズ
確実に合格を掴み取るための知識を、図解と例え話で分かりやすく詳細にまとめています。スキマ時間の復習にぜひご活用ください！
- 🔗 【第1章】変状の種類と原因（ジャンカ・ひび割れ等を現場翻訳！）
- 🔗 【第2章】劣化の機構（中性化・塩害など8つの病魔の正体）
- 🔗 【第3章】調査手法（非破壊検査機器と弱点を見破る！）
- 🔗 【第3章番外編】マニアックな配合推定とハイテク機器分析（DNA鑑定や細胞レベルの検査）
- 🔗 【第1章〜第3章】コンクリート診断士の変状/劣化要因/調査手法のまとめ
- 🔗 【第4章】評価と判定（コンクリートの「最終診断」）←今ここ
- 🔗 【第5章】補修と補強（寿命を延ばす「外科手術」と「特効薬」）←次回公開予定
💡合わせて読みたい(試験攻略・キャリア編)
【攻略編】コンクリート診断士の難易度と勉強法
忙しい現場の合間にどう勉強するか？有利になる関連資格についても深掘りしています。
【キャリア編】コンクリート診断士で人生逆転する理由
コンクリート診断士で人生逆転する理由 資格取得はゴールではなく、新しい人生のスタート。なぜ今、この資格が最強の武器になるのかを熱く語りました。
📚本日紹介した参考書シリーズ
👇コンクリート材料学の基礎
👇コンクリート診断士過去問問題集
💼 コンクリート診断士の資格を、キャリアアップに直結させたい方へ
施工管理・現場監督専門の転職エージェントです。資格を武器に次のステージを目指してみませんか？
コンクリート診断士の資格を活かした転職を考えているなら、建設業特化の転職サービスが強いです。私も気になってチェックしています。
育児👶・筋トレ💪・資格勉強📖の三立を目指して毎日奮闘中です。趣味も楽しみながら毎日を過ごしています！同じ目標を持つパパさん、ママさん、ぜひ一緒に高め合いましょう！リアルタイムの資格勉強のことや日々のつぶやきは、X（旧Twitter）で発信しています。気軽にフォローして声をかけてもらえると、めちゃくちゃ励みになります！😊🌿
コメント
